Isolierung Wärmeleitfähigkeit


Wärmeleitfähigkeit Rohrwerkstoff und Dämmwerkstoff




Wärmeleitfähigkeit Rohrwerkstoff


Rohrwerkstoff Wärmeleitfähigkeit
  W/(m K) ºC
PVC-U 0.15 23
PP 0.17 23
PVDF 0.19 23
PE 100 0.38 23
PE 80 0.43 23
Glas 0.81 20
Schwarzstahl 57 20
Edelstahl 14 20
Kupfer 384 20

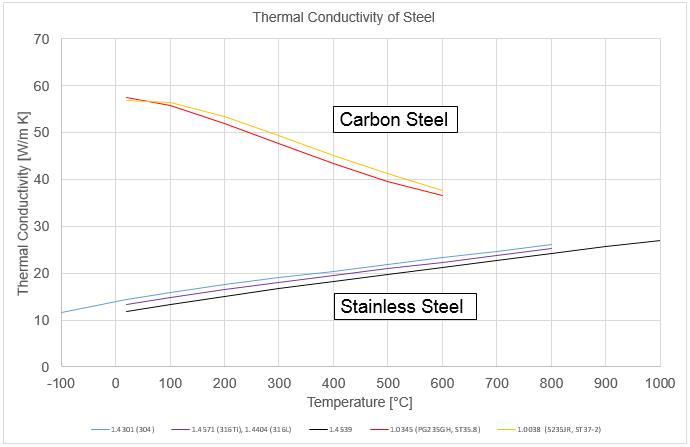

lambda Stahl = f(T)

Wärmeleitfähigkeit Dämmwerkstoff


Die Betriebswärmeleitfähigkeit einer Dämmschicht errechnet sich aus der praktischen Wärmeleitfähigkeit und Zuschlägen für dämmtechnisch bedingte Wärmeverluste. Insbesondere Unterkonstruktionen zur Befestigung der Isolierung (Behälterisolierung) kommen hier zum tragen. [VDI 2055, S. 36, S. 148 ff.]. Bei Rohren kann die praktische Wärmeleitfähigkeit als Betriebswärmeleitfähigkeit eingesetzt werden. Folgende Richtwerte nach [VDI 2055, S. 154 ff.].

Dämmstoff praktische Wärmeleitfähigkeit in W/(m K)
Mitteltemperatur [ºC] -150 -100 -50 0 50 100 200 300
Mineralwolle gesteppt auf Drahtgeflecht Rohdichte >= 80 kg/m³         0.045 0.05 0.075 0.1
Mineralwolle Formstücke (Schalen)       0.035 0.04 0.05 0.07 0.1
Schaumglas Druckfestigkeit > 0.5 N/mm² 0.02 0.025 0.031 0.04 0.05 0.06 0.085 0.11
Schaumglas Druckfestigkeit > 0.7 N/mm² 0.03 0.035 0.04 0.045 0.055 0.065 0.09 0.12
